Z11Y手動閘閥
一、高壓鍛鋼閘閥 產品概述
高壓鍛鋼閘閥鍛鋼閘閥適用于 Class150~2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
二、高壓鍛鋼閘閥 產品型號和圖片
高壓鍛鋼閘閥 Z11Y
三、高壓鍛鋼閘閥 主要技術參數
一、高壓鍛鋼閘閥 產品概述
|
高壓鍛鋼閘閥鍛鋼閘閥適用于 Class150~2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。 |
二、高壓鍛鋼閘閥 產品型號和圖片
|
|
|

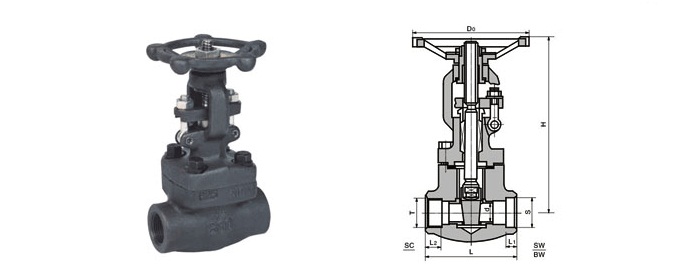

高壓鍛鋼閘閥 Z11Y
|
三、高壓鍛鋼閘閥 主要技術參數
| 試驗項目 | 強度試驗 | 密封試驗 | 氣密封試驗 | 適用溫度（℃） | 適用介質 |
| 1.6 | 2.4 | 1.73 | 0.6 | ≤425 | 水、蒸汽、油品 |
| 2.5 | 3.8 | 2.75 | |||
| 4.0 | 6.0 | 4.4 | |||
| 6.4 | 9.6 | 7.04 | |||
| 10.0 | 15.0 | 11.0 | |||
| 16.0 | 24.0 | 17.6 | |||
| 800Lb | 21.0 | 15.4 | ≤200 | 腐蝕性介質 |
四、高壓鍛鋼閘閥 外形尺寸圖
|
|
高壓鍛鋼閘閥 外形尺寸圖
|
五、高壓鍛鋼閘閥 外形連接尺寸
| L(RF) L1(BW) | 150Lb | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300Lb | 140 | 152 | 165 | 178 | 190 | 216 | ||
| 600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H | 150Lb～300Lb | 158 | 169 | 197 | 236 | 246 | 283 | |
| 600Lb | 169 | 197 | 236 | 246 | 283 | 320 | ||
| W | 100 | 100 | 125 | 160 | 160 | 180 | ||
| 重量 | 150Lb | RTJ | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
| BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
| 300Lb | RTJ | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
| BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
| 600Lb | RTJ | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 | |
| BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
六、高壓鍛鋼閘閥 安裝注意事項
1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
4）、手輪、手柄及傳動機構均不允許作起吊用，嚴禁碰撞。
5）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
