Z41H手動鑄鋼法蘭閘閥
一、鑄鋼法蘭閘閥 產品概述
|
上海霜恒閥門有限公司生產的鑄鋼法蘭閘閥 Z41H 鑄鋼法蘭閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。手動法蘭閘閥,鑄鋼閘閥,不銹鋼閘閥適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。手動法蘭閘閥操作方式有：手動、齒輪傳動、電動、氣動等。產品特點：（1）選材考究，符合國內外相關標準，材料的全面質量高。 （2）符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。 （3）密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。 （4）閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。 （5）采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。 |
二、鑄鋼法蘭閘閥 產品型號和圖片
|
|
鑄鋼法蘭閘閥 Z41H
|
三、鑄鋼法蘭閘閥 主要技術參數
| 設計與制造 | GB/T12234 | |
|---|---|---|
| 連接端尺寸 | 結構長度 | GB/T12221 |
| 法蘭尺寸 | JB79 | |
| 檢驗與試驗 | JB/T9092 | |
| 材 料 | 碳鋼 | GB/T12229 |
| 不銹鋼 | GB/T12230 | |
| 標 志 | GB/T12220 | |
| 供 貨 | JB/T7928 | |
四、鑄鋼法蘭閘閥 外形尺寸圖
|
|

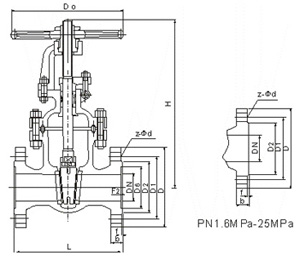

鑄鋼法蘭閘閥 外形尺寸圖
|
五、鑄鋼法蘭閘閥 外形連接尺寸
Z41H、Z41Y、Z41W（PN16）不銹鋼閘閥外形及結構尺寸| DN | L | D | D1 | D2 | b | f | z×ød | H | D0 | 重量 / kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4×ø14 | 175 | 200 | 4 |
| 20 | 150 | 105 | 75 | 55 | 14 | 2 | 4×ø14 | 180 | 200 | 5 |
| 25 | 160 | 115 | 85 | 65 | 14 | 2 | 4×ø14 | 210 | 200 | 6 |
| 32 | 180 | 135 | 100 | 78 | 16 | 2 | 4×ø18 | 210 | 200 | 7 |
| 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4×ø18 | 350 | 200 | 19 |
| 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4×ø18 | 358 | 240 | 29 |
| 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4×ø18 | 375 | 240 | 33 |
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8×ø18 | 433 | 280 | 45 |
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8×ø18 | 502 | 320 | 63 |
| 125 | 325 | 245 | 210 | 185 | 22 | 3 | 8×ø18 | 612 | 360 | 108 |
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8×ø23 | 676 | 360 | 134 |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12×ø23 | 820 | 400 | 192 |
| 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12×ø25 | 969 | 450 | 273 |
| 300 | 500 | 460 | 410 | 375 | 30 | 4 | 12×ø25 | 1142 | 560 | 379 |
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16×ø25 | 1280 | 640 | 590 |
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16×ø30 | 1452 | 640 | 850 |
| 450 | 650 | 640 | 585 | 545 | 40 | 4 | 20×ø30 | 1541 | 720 | 907 |
| 500 | 700 | 705 | 650 | 608 | 44 | 4 | 20×ø34 | 1676 | 720 | 958 |
| 600 | 800 | 840 | 770 | 718 | 48 | 5 | 20×ø41 | 1874 | 800 | 1112 |
Z41H、Z41Y、Z41W（PN25）鑄鋼閘閥外形及結構尺寸
| DN | L | D | D1 | D2 | b | f | z×ød | H | D0 | 重量 / kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4×ø14 | 175 | 200 | 4 |
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4×ø14 | 180 | 200 | 5 |
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4×ø14 | 210 | 220 | 6 |
| 32 | 180 | 135 | 100 | 78 | 18 | 2 | 4×ø18 | 210 | 220 | 7 |
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4×ø18 | 350 | 220 | 18 |
| 50 | 250 | 160 | 125 | 100 | 20 | 3 | 4×ø18 | 358 | 250 | 25 |
| 65 | 265 | 180 | 145 | 120 | 22 | 3 | 8×ø18 | 373 | 280 | 35 |
| 80 | 280 | 195 | 160 | 135 | 22 | 3 | 8×ø18 | 435 | 300 | 50 |
| 100 | 300 | 230 | 190 | 160 | 24 | 3 | 8×ø23 | 500 | 350 | 65 |
| 125 | 325 | 270 | 220 | 188 | 28 | 3 | 8×ø25 | 614 | 400 | 100 |
| 150 | 350 | 300 | 250 | 218 | 30 | 3 | 8×ø25 | 674 | 450 | 135 |
| 200 | 400 | 360 | 310 | 278 | 34 | 3 | 12×ø25 | 818 | 500 | 180 |
| 250 | 450 | 425 | 370 | 332 | 36 | 3 | 12×ø30 | 969 | 550 | 207 |
| 300 | 500td> | 485 | 430 | 390 | 40 | 4 | 16×ø30 | 530 | 560 | 400 |
| 350 | 550 | 550 | 490 | 448 | 44 | 4 | 16×ø34 | 1280 | 640 | 631 |
| 400 | 600 | 610 | 550 | 505 | 48 | 4 | 16×ø34 | 1450 | 640 | 900 |
| 450 | 650 | 660 | 600 | 555 | 50 | 4 | 20×ø34 | 1541 | 720 | 1013 |
| 500 | 700 | 730 | 660 | 610 | 52 | 4 | 20×ø41 | 1676 | 720 | 1166 |
| 600 | 800 | 840 | 770 | 718 | 56 | 5 | 20×ø41 | 1874 | 800 | 1258 |
| 700 | 900 | 955 | 875 | 815 | 60 | 5 | 24×ø48 | 2280 | 850 | — |
| 800 | 1000 | 1070 | 990 | 930 | 64 | 5 | 24×ø48 | 2420 | 900 | — |
Z41H、Z41Y、Z41W（PN40~63）鑄鋼閘閥外形及結構尺寸
| DN | L | D | H | W | 重量 / kg |
|---|---|---|---|---|---|
| 50 | 250 | 160 | 685 | 250 | 30 |
| 175 | 30 | ||||
| 65 | 280 | 180 | 705 | 250 | 41 |
| 200 | 300 | 42 | |||
| 80 | 310 | 195 | 780 | 250 | 48 |
| 210 | 350 | 51 | |||
| 100 | 350 | 230 | 805 | 300 | 78 |
| 250 | 400 | 80 | |||
| 125 | 400 | 270 | 890 | 350 | 112 |
| 295 | 400 | 125 | |||
| 150 | 450 | 300 | 945 | 350 | 152 |
| 340 | 1002 | 450 | 175 | ||
| 200 | 550 | 375 | 1100 | 400 | 200 |
| 405 | 1150 | 450 | 220 | ||
| 250 | 650 | 445 | 1350 | 450 | 300 |
| 470 | 500 | 320 | |||
| 300 | 750 | 510 | 1445 | 500 | 450 |
| 530 | 1528 | 650 | 490 | ||
| 350 | 850 | 570 | 1665 | — | 680 |
| 595 | 1792 | — | 700 | ||
| 400 | 950 | 655 | 1930 | — | 850 |
| 670 | 2180 | — | 920 |
Z41H、Z41Y、Z41W（PN100）鑄鋼閘閥外形及結構尺寸
| DN | L | D | H | W | 重量 / kg |
|---|---|---|---|---|---|
| 50 | 250 | 195 | 680 | 300 | 48 |
| 65 | 280 | 220 | 720 | 300 | 68 |
| 80 | 310 | 230 | 870 | 350 | 92 |
| 100 | 350 | 265 | 885 | 400 | 133 |
| 125 | 400 | 310 | 1020 | 450 | 216 |
| 150 | 450 | 350 | 1110 | 500 | 275 |
| 200 | 550 | 430 | 1225 | 500 | 360 |
| 250 | 650 | 500 | 1257 | 550 | 700 |
Z41H、Z41Y、Z41W（PN160）鑄鋼閘閥外形及結構尺寸
| DN | L | D | H | W | 重量 / kg |
|---|---|---|---|---|---|
| 65 | 340 | 245 | 820 | 350 | 110 |
| 80 | 390 | 260 | 850 | 350 | 145 |
| 100 | 450 | 300 | 980 | 400 | 192 |
| 125 | 525 | 355 | 1050 | 450 | 307 |
Z41H、Z41Y、Z41W（PN200）鑄鋼閘閥外形及結構尺寸
| DN | L | D | H | W | 重量 / kg |
|---|---|---|---|---|---|
| 50 | 350 | 210 | 712 | 350 | 108 |
| 65 | 410 | 260 | 765 | 400 | 195 |
| 80 | 470 | 290 | 835 | 450 | 250 |
| 100 | 550 | 360 | 950 | 500 | 350 |
| 125 | 650 | 385 | 1080 | 500 | 540 |
| 150 | 750 | 440 | 1140 | 600 | 738 |
六、鑄鋼法蘭閘閥 安裝注意事項
1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
4）、手輪、手柄及傳動機構均不允許作起吊用，嚴禁碰撞。
5）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
