一、電動單座(套筒/雙座)調節閥 產品概述
ZAZP、ZAZN 、ZAZM型電動單座（雙座、套筒）調節閥，是DKZ型電動單元組合儀表中的執行單元，它是生產過程自動調節系統中的重要環節之一，它以AC220V電 源電壓為動作力，接受統一標準信號0~10mA DC或4~20mADC，將此轉為與輸入信號相對應的上下位移，自動地操縱閥門，改變閥門的開度位移，從而達到對工藝管路流體介質如壓力、流量、溫度、液位等參數的自動調節控制。本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。有 標準型、波紋管密封型、夾套保溫型等品種。產品壓力等級有PN1.6 4.0 6.4MPa；公稱通
一、電動單座(套筒/雙座)調節閥 產品概述
|
ZAZP、ZAZN 、ZAZM型電動單座（雙座、套筒）調節閥，是DKZ型電動單元組合儀表中的執行單元，它是生產過程自動調節系統中的重要環節之一，它以AC220V電 源電壓為動作力，接受統一標準信號0~10mA DC或4~20mADC，將此轉為與輸入信號相對應的上下位移，自動地操縱閥門，改變閥門的開度位移，從而達到對工藝管路流體介質如壓力、流量、溫度、液位等參數的自動調節控制。本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。有 標準型、波紋管密封型、夾套保溫型等品種。產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN20~300mm；適用流體溫度有-40~+450℃；按溫度高低配用不同閥蓋可分常溫型、高溫型；流量特性有等百分比（對 數）性、直線性。 |
 |
|
|

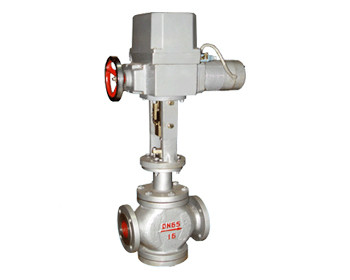

ZAZP/M電動調節閥
|
|
二、電動單座(套筒/雙座)調節閥 主要技術參數
| 公稱通徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 額定流量系數Kv | 單座 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 800 | 1200 | |
| 雙座 | / | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | ||
| 套筒 | 全量 | / | 15 | 35 | 50 | 125 | 190 | 400 | 630 | / | / | ||||
| 0.6 | / | 9 | 20 | 30 | 75 | 115 | 240 | 350 | / | / | |||||
| 額定行程L（mm） | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||
| 執行器型號 | DKZ-310 | DKZ-310 | DKZ-310 | DKZ-410 | DKZ-410/510 | DKZ-510 | |||||||||
| 出軸推力Nm | 4000 | 4000 | 4000 | 6400 | 6400/16000 | 16000 | |||||||||
| 全行程時間S | 8 | 12.5 | 20 | 32 | 48/37 | 62 | |||||||||
| 電源電壓 | AC220V 50Hz | ||||||||||||||
| 輸入信號 | 4～20mA DC 0～10mA DC | ||||||||||||||
| 輸入阻抗 | Ⅱ型：200Ω?、笮停?50Ω | ||||||||||||||
| 作用模式 | 電開式（K）型、電關式（B）型 | ||||||||||||||
| 流量特性 | 等百分比、直線、快開性 | ||||||||||||||
| 允許泄漏量（L/h） | 單座≤10-4×閥額定容量；雙座≤10-3×額定容量；套筒:≤10-3×閥額定容量 | ||||||||||||||
| 固有可調比R | 30:1 | ||||||||||||||
| 公稱壓力PN(MPa) | 1.6 2.5 4.0 6.4 | ||||||||||||||
三、電動單座(套筒/雙座)調節閥 性能指標
| 項目 | 指標 | |
|---|---|---|
| 基本誤差％ | ≤±5.0 | |
| 回差％ | ≤3.0 | |
| 死區％ | ≤3.0 | |
| 泄漏量 | 單座閥 | 10-4×閥的額定容量 |
| 雙座閥 | 10-3×閥的額定容量 | |
| 套筒閥 | 10-3×閥的額定容量 | |
四、電動單座(套筒/雙座)調節閥 額定流量系數Kv、允許壓差
| 使用情況 | 閥芯處于流開狀態，關閉時閥后壓力P2＝0 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
公稱通徑 DN |
閥座直徑DN |
執行機構 有效推力(N) |
允許壓差(MPa) | ||||||||
| 電動單座調節閥 | |||||||||||
| PN1.6(MPa) | PN6.4(MPa) | ||||||||||
| 20 | 10 | 12 | 15 | 20 | 400,1000,2500 | 公稱壓力 | 3.8 | 2.7 | 1.7 | 1.0 | |
| 公稱壓力 | 4.3 | 2.5 | |||||||||
| 25 | 26 | 400,1000,2500 | 0.5 | 公稱壓力 | 0.6 | 3.6 | |||||
| 32 | 32 | 0.4 | 公稱壓力 | 0.4 | 2.3 | ||||||
| 40 | 40 |
400,1000 2500,6400 |
0.7 | 1.0 | 0.7 | 1.5 | |||||
| 50 | 50 | 0.5 | 1.0 | 0.5 | 1.0 | ||||||
| 65 | 66 | 6400,16000 | 1.4 | 1.4 | |||||||
| 80 | 80 | 1.0 | 1.0 | ||||||||
| 100 | 100 | 0.6 | 0.6 | ||||||||
| 125 | 125 | 6400,16000 | 0.5 | 1.0 | 0.5 | 1.0 | |||||
| 150 | 150 | 0.3 | 0.7 | 0.3 | 0.7 | ||||||
| 200 | 200 | 0.2 | 0.4 | 0.2 | 0.4 | ||||||
| 250 | 250 | 16000 | 0.3 | 0.3 | |||||||
| 300 | 300 | 0.2 | 0.2 | ||||||||
五、電動單座(套筒/雙座)調節閥 主要外形圖
 |
|
|
ZAZP/M電動單座/套筒調節閥 外形尺寸圖
|
|
六、電動單座(套筒/雙座)調節閥 主要連接尺寸
|
公稱通徑 DN |
A 寬 |
B | L | ZAZP/M單座 （H） | ZAZN雙座 （H） | H1 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| PN1.6 | PN4.0 | PN6.4 | 普通型 | 熱片型 | 普通型 | 熱片型 | ZAZP | ZAZM | |||
| 20 | 230 | 460 | 180 | 185 | 190 | 653 | 804 | / | / | 65 | 65 |
| 25 | 185 | 190 | 205 | 665 | 816 | 670 | 937 | 99 | 99 | ||
| 32 | 200 | 210 | 220 | 671 | 822 | 673 | 943 | 105 | 105 | ||
| 40 | 220 | 230 | 240 | 683 | 834 | 693 | 982 | 116 | 116 | ||
| 50 | 230 | 530 | 250 | 255 | 265 | 698 | 849 | 698 | 992 | 131 | 131 |
| 65 | 275 | 285 | 295 | 789 | 949 | 799 | 1147 | 165 | 165 | ||
| 80 | 305 | 310 | 325 | 792 | 952 | 809 | 1177 | 173 | 173 | ||
| 100 | 350 | 355 | 370 | 796 | 956 | 821 | 1207 | 177 | 177 | ||
| 125 | 260 | 630 | 410 | 425 | 440 | 847 | 1062 | 872 | 1357 | 225 | 225 |
| 150 | 450 | 460 | 475 | 855 | 1070 | 882 | 1377 | 233 | 233 | ||
| 200 | 550 | 560 | 570 | 894 | 1109 | 924 | 1459 | 272 | 272 | ||
| 250 | 670 | 660 | 670 | 1156 | 1368 | 1156 | 1368 | 422 | 422 | ||
| 300 | 740 | 785 | 800 | 1215 | 1427 | 1215 | 1427 | 484 | 484 | ||
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
