氣動通風蝶閥
一、氣動通風蝶閥 產品概述
|
上海霜恒閥門有限公司生產的氣動通風蝶閥D641W廣泛應用于通風除塵系統，對含塵氣體、煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和截流用。氣動通風蝶閥采用優質耐磨材料焊接而成，具有耐磨性好、工作穩定可靠、操作方便、動作 靈敏、泄漏率小、使用壽命長、安裝維修方便，D641W氣動通風蝶閥特別適用于低壓差、大口徑、大流量場合，它與各種執行機構組合配套使用，組合成不同性能的閥門。氣動通風調節蝶閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節?；蛘吲湫谐滔尬婚_(kāi)關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動通風調節蝶閥主要適用于工業、冶金、環保等管道作通風調節介質流量之用。氣動通風蝶閥其主要特點如下： |
|
|

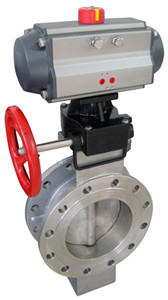

氣動通風蝶閥
|
二、氣動通風蝶閥 主要技術參數
1、閥體
| 閥體形式 | 鋼板焊接閥體 |
|---|---|
| 公稱通徑 | DN50～2000mm |
| 公稱壓力 | PN0.25、0.6、1.0 MPa |
| 法蘭標準 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 連接形式 | 法蘭式、對夾式 |
| 閥蓋形式 | 一體式 |
| 壓蓋型式 | 壓蓋壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
2、閥內件
| 閥板形式 | 垂直板式(蝶形) |
|---|---|
| 流量特性 | 線性 |
2、執行機構
| 執行器型號 | GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 400～700KPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
三、氣動通風蝶閥 主要性能指標
| 公稱通徑DN(mm) | 50-2000 | |||
|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 0.25 | 0.6 | 1.0 |
| 試驗壓力 | 強度試驗 | 0.375 | 0.9 | 1.5 |
| 密封試驗 | 0.275 | 0.66 | 1.1 | |
| 適用介質 | 煤氣、含塵氣體、煙道氣等。 | |||
四、氣動通風蝶閥 零件材料
| 零件名稱 | 材料名稱 |
|---|---|
| 閥體、底座 | 碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
| 蝶板 | 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
| 閥座 | 不銹鋼 |
| 閥桿 | 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
| 填料 | V型聚四氟乙烯填料、柔性石墨填料 |
五、氣動通風蝶閥 外形尺寸圖
|
|
氣動通風蝶閥外形尺寸圖
|
六、氣動通風蝶閥 外形連接尺寸
| 公稱通徑 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 90 | 90 | 100 | 115 | 130 | 140 | 150 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 500 | 550 |
| H | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | 640 |
| n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 | 24-36 | 24-39 | 28-39 | 28-42 |
| H1 | 根據所配執行機構而定 | |||||||||||||||||
| A | 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 | |||||||||||||||||
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | 1170 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
