一、電動高壓調節閥 產品概述
ZAZGY/ZRZGY電動高壓調節閥，由3810L系列、ZAZ系列、PSL系列直行程電動執行機構和低流阻直通調節閥體組成。電動執行機構為一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。電動高壓調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。
電動高壓籠式調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用籠式節流形式來分攤壓差，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系
一、電動高壓調節閥 產品概述
|
ZAZGY/ZRZGY電動高壓調節閥，由3810L系列、ZAZ系列、PSL系列直行程電動執行機構和低流阻直通調節閥體組成。電動執行機構為一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。電動高壓調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。 |
|
|
|
ZRZGY電動高壓調節閥
|
ZAZGY電動高壓調節閥
|
|
二、電動高壓調節閥 主要技術參數
1、閥體
| 閥體形式 | 直通鑄造球型閥 |
|---|---|
| 公稱通徑 | DN25～300mm |
| 公稱壓力 | PN11.0、PN15.0、PN26.0、PN42.0MPa；ANSI 150、300、600、900LB；JIS 10、20、30、40K |
| 法蘭標準 | GB/T9113、 JB/T79、HG20594及其他標準 |
| 連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以?xún)? |
| 閥蓋形式 | 標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥體材料 | 鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼、鑄鋼襯四氟(WCB+F46) |
2、閥內件
| 閥芯形式 | 套筒籠式節流式閥芯 |
|---|---|
| 流量特性 | 線性、等百分比 |
| 閥芯材料 | 不銹鋼 (304、304L、316、316L) |
3、執行器
| 執行器型號 | 3810L系列及進口執行器 |
|---|---|
| 主要技術參數 | 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP55、隔爆標志：ExdⅡBT4 (特殊可定制CT6)、手操功能：手柄 | |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
三、電動高壓調節閥 性能指標
| 項目 | 指標值 | ||
|---|---|---|---|
| 基本誤差% | 配3810L±2.0； 配PSL±1.0 | ||
| 回差% | 配381L ±2.0； 配PSL±1.0 | ||
| 死區% | 1.0 | ||
| 始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
| 始點±2.5 | 終點±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×閥額定容量 | ||
| 可調范圍R | 50：1 | ||
四、電動高壓調節閥 額定流量系數Kv、允許壓差
| 公稱通徑 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 dN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數KV | 直線 | 10 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
| 等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 額定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
| 允許壓差(MPa) | ≤公稱壓力 | |||||||||||||
五、電動高壓調節閥 主要外形圖
 |
|
|

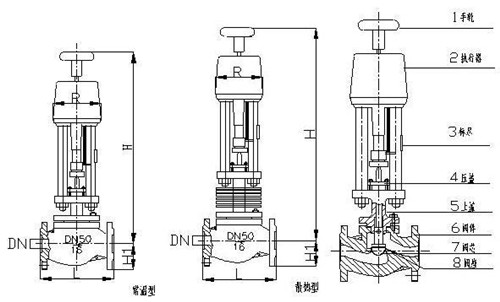

電動高壓調節閥 外形尺寸圖
|
電動高壓調節閥 外形尺寸圖
|
六、電動高壓調節閥 主要連接尺寸
| 公稱通徑 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 直通式 | 由于該閥門為訂做產品，所有外型結構尺寸需以工程師現場設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技術部或者銷售部聯系，公司技術人員會(huì )為您提供完整的圖紙及技術資料。 | ||||||||||||
| 直角式 | ||||||||||||||
| H | ||||||||||||||
| H1 | 直通式 | |||||||||||||
| 直角式 | ||||||||||||||
| W | ||||||||||||||
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
